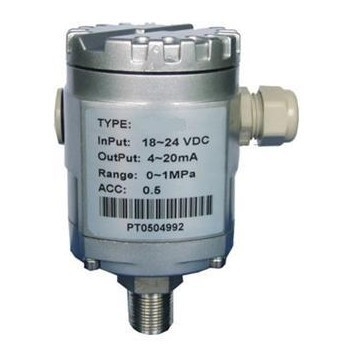

JG-1000Z在線真空變送器

測量范圍：

1-1000帕 (B-10031)儀表分辨率為1帕
10-10000帕(B-10032)儀表分辨率為10帕
100-100000帕（B-10033）儀表分辨率為100帕

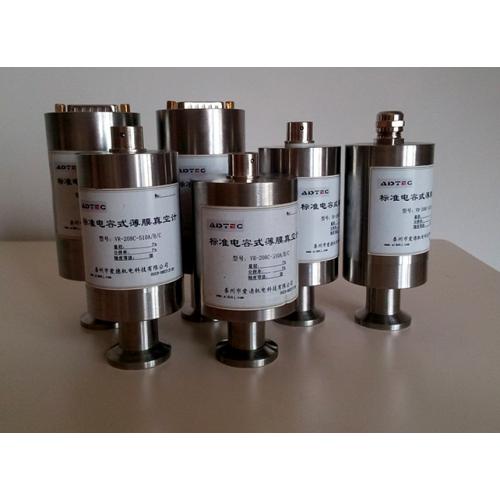

電容式薄膜真空計采用具有國際先進水平的傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術，充分發揮了傳感器的技術優勢，具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。
主要特點
?抗過載和抗沖擊能力強
?穩定性高：每年優于0.1%滿量程
?抗干擾能力強：防水、防塵、防震、防爆、防腐
?適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合。
?安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。
工作原理
被測介質的壓力直接作用于傳感器的膜片上，使膜片產生與介質壓力成正比的微小位移，電子線路檢測到這一位移量后，把這位移量轉換成相對應的標準工業測量信號。超壓時膜片直接貼到堅固的基體上，由于膜片與基體的間隙只有0.1毫米，因此過載時膜片的最大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，使傳感器具有很強的抗沖擊及抗過載能力。
技術參數
工作壓力　　12.5V～36V DC
輸出信號　 4mA～20mA（模擬，二線制）
精 度
① 精度等級：0.1級、
②溫度影響：±0.15%FS/10℃
② 穩定性：優于0.1%FS/年
③ 位置影響：安裝位置不影響零點允許溫度
① 正常工作溫度：-20℃～70℃
②膜片：-20℃～80℃
③貯存溫度：-20℃～80℃相對濕度 0～98%RH與被測介質接觸部分的材料
①過程連接件　不銹鋼316L/304/1Gr18Ni9Ti
②密封件　氟橡膠/丁腈橡膠/聚四氟乙烯(只能用于陶瓷電容)
接線引出方式 可根據需要從任何一個出口引出，建議最小使用Φ10工業電纜作為引線，以便密封，引出接頭為通用電纜接頭PG16，不引線一端用端蓋封住。
調節范圍 零點調節范圍　±5%
滿量程調節范圍　±20%

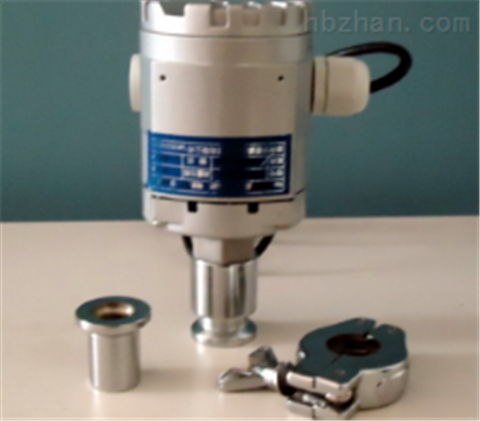

連接方式:KF16或 M20X1.5 或15.5
